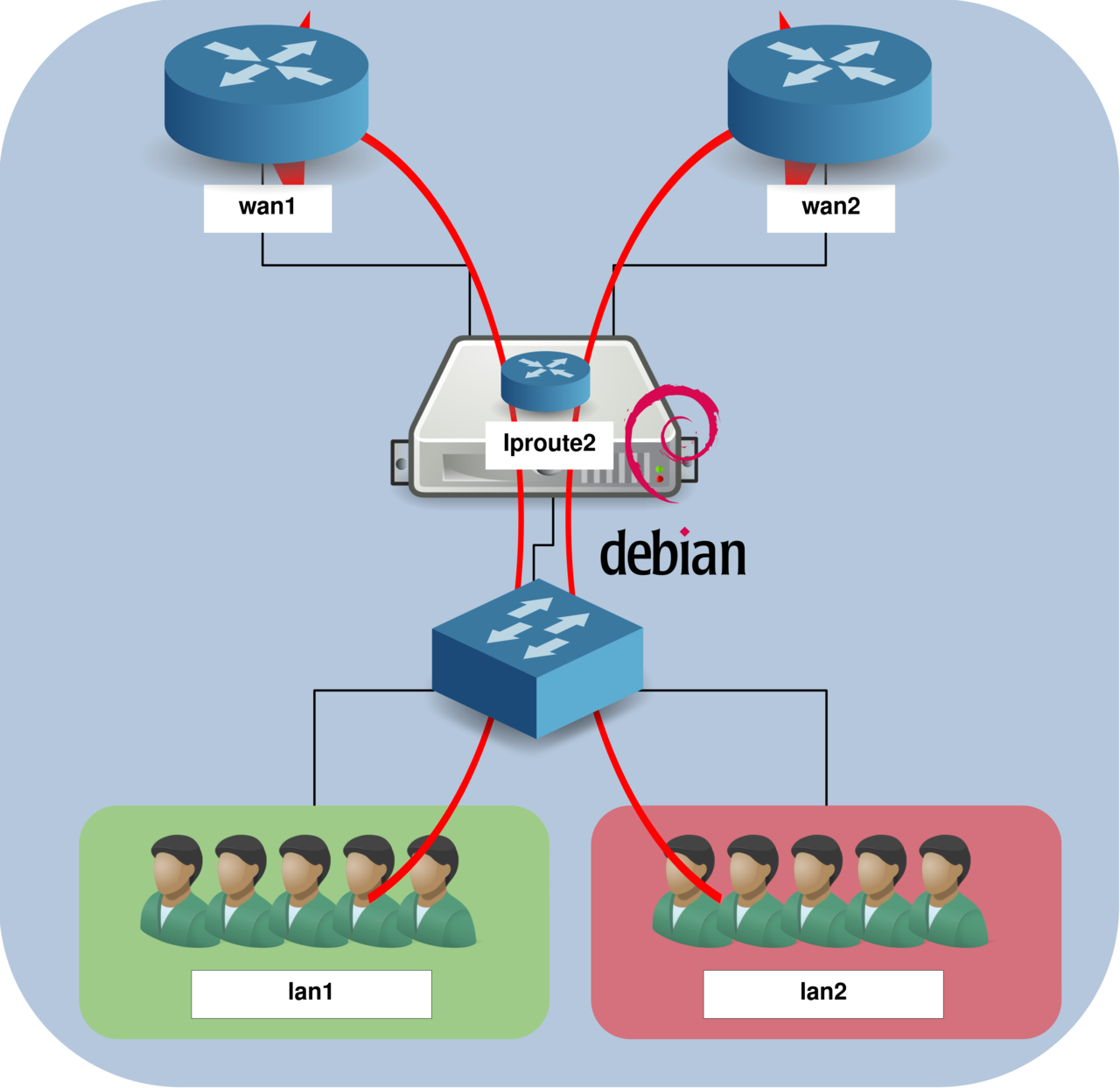

Routage dual WAN avec iproute2 sur Debian (guide VLAN et routage basé sur des politiques)

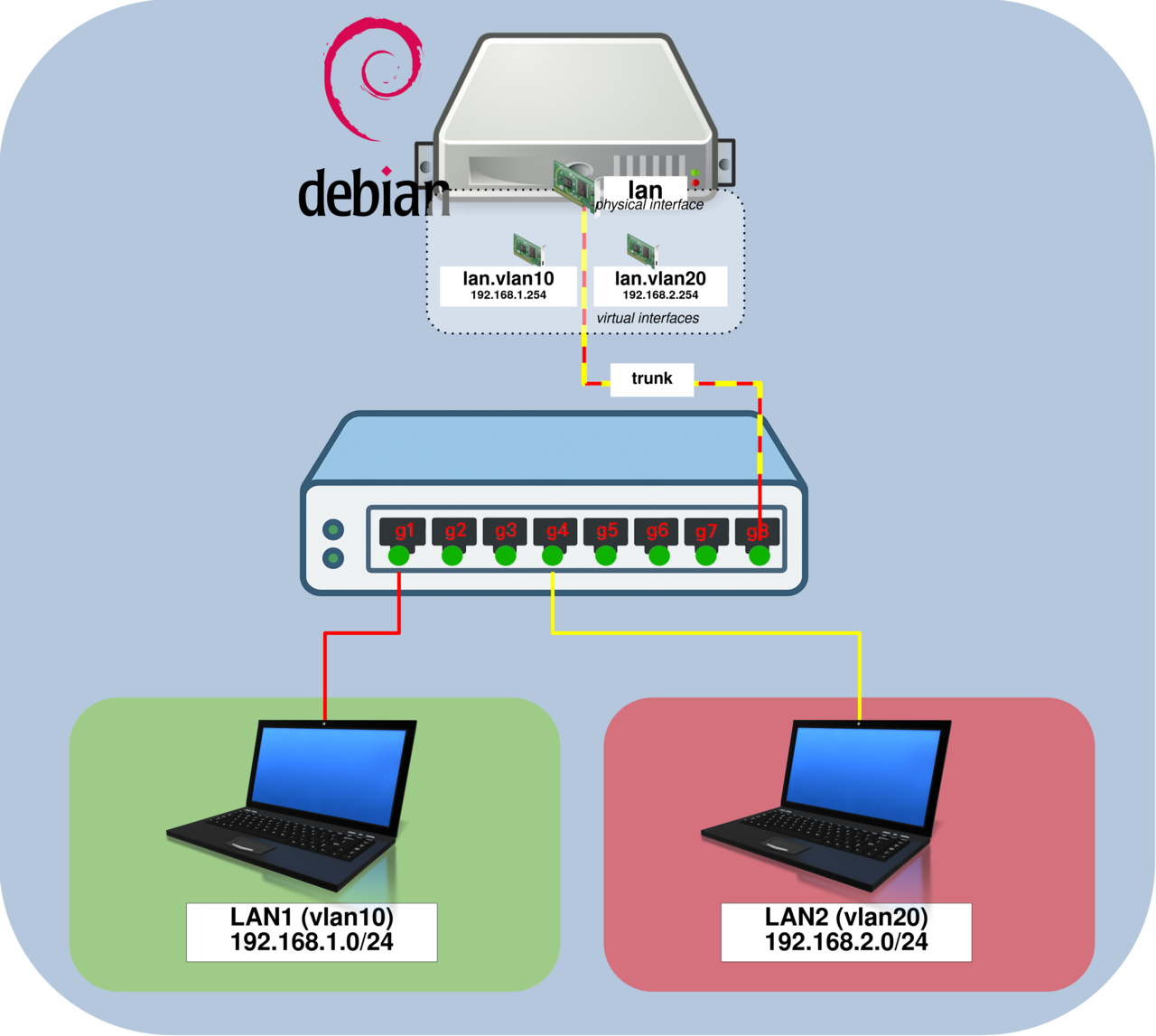

Configuration VLAN Debian (mode trunk)

Cette section explique comment configurer l’interface lan en mode trunk pour les VLAN 10 et VLAN 20 à l’aide de iproute2. Vous verrez plus loin comment automatiser cette configuration afin qu’elle s’exécute automatiquement au démarrage du système.

Cette configuration permet de séparer le trafic réseau à l’aide de VLAN et de les connecter à un routeur Linux via un lien trunk.

• Créer les interfaces VLAN lan.vlan10 et lan.vlan20, puis leur attribuer des adresses IP :

root@host:~# ip link add link lan name vlan10 type vlan id 10
root@host:~# ip link add link lan name vlan20 type vlan id 20
root@host:~# ip link set vlan10 up
root@host:~# ip link set vlan20 up
root@host:~# ip addr add 192.168.1.254/24 dev vlan10
root@host:~# ip addr add 192.168.2.254/24 dev vlan20

Configuration du switch

Dans cette section, nous allons configurer un commutateur réseau situé entre les segments LAN et la passerelle Debian. Ce switch gérera le trafic VLAN et le transmettra à l’interface trunk du routeur.

• Configurer l’interface g1 en mode access pour le VLAN 10 :

switch# configure terminal
switch(config)# interface g1
switch(config-if)# switchport mode access
switch(config-if)# switchport access vlan 10

• Configurer l’interface g4 en mode access pour le VLAN 20 :

switch# configure terminal
switch(config)# interface g4
switch(config-if)# switchport mode access
switch(config-if)# switchport access vlan 20

• Configurer l’interface g8 en mode trunk pour les VLAN 10 et VLAN 20 :

switch# configure terminal
switch(config)# interface g8
switch(config-if)# switchport mode trunk
switch(config-if)# switchport trunk allowed vlan add 10,20

Routage et routage basé sur des politiques (PBR)

• Activer le forwarding IP pour permettre au système Linux de router les paquets entre les interfaces :

root@host:~# sysctl net.ipv4.ip_forward=1

• Modifier le fichier /etc/iproute2/rt_tables et ajouter une table de routage personnalisée qui sera utilisée pour router via wan2 (utilisée pour le trafic de LAN2) :

#
# valeurs réservées
#
255     local
254     main
253     default
0       unspec
#
# local
#
#1      inr.ruhep
200     table.wan2

• Ajouter une route par défaut dans la table de routage wan2 :

root@host:~# ip route add default via 10.20.20.254 dev wan2 table table.wan2

• Ajouter des règles de routage basé sur des politiques pour faire passer le trafic de LAN2 par wan2. La première règle garantit que le trafic généré par le routeur utilise la table de routage principale, tandis que la seconde redirige le trafic du sous-réseau LAN2 vers la table wan2 :

root@host:~# ip rule add prio 160 from 192.168.20.254 lookup main
root@host:~# ip rule add prio 161 from 192.168.20.0/24 table table.wan2

Ces règles garantissent que le trafic provenant du sous-réseau LAN2 est routé via l’interface wan2, tandis que le trafic propre au routeur continue d’utiliser la table de routage principale.

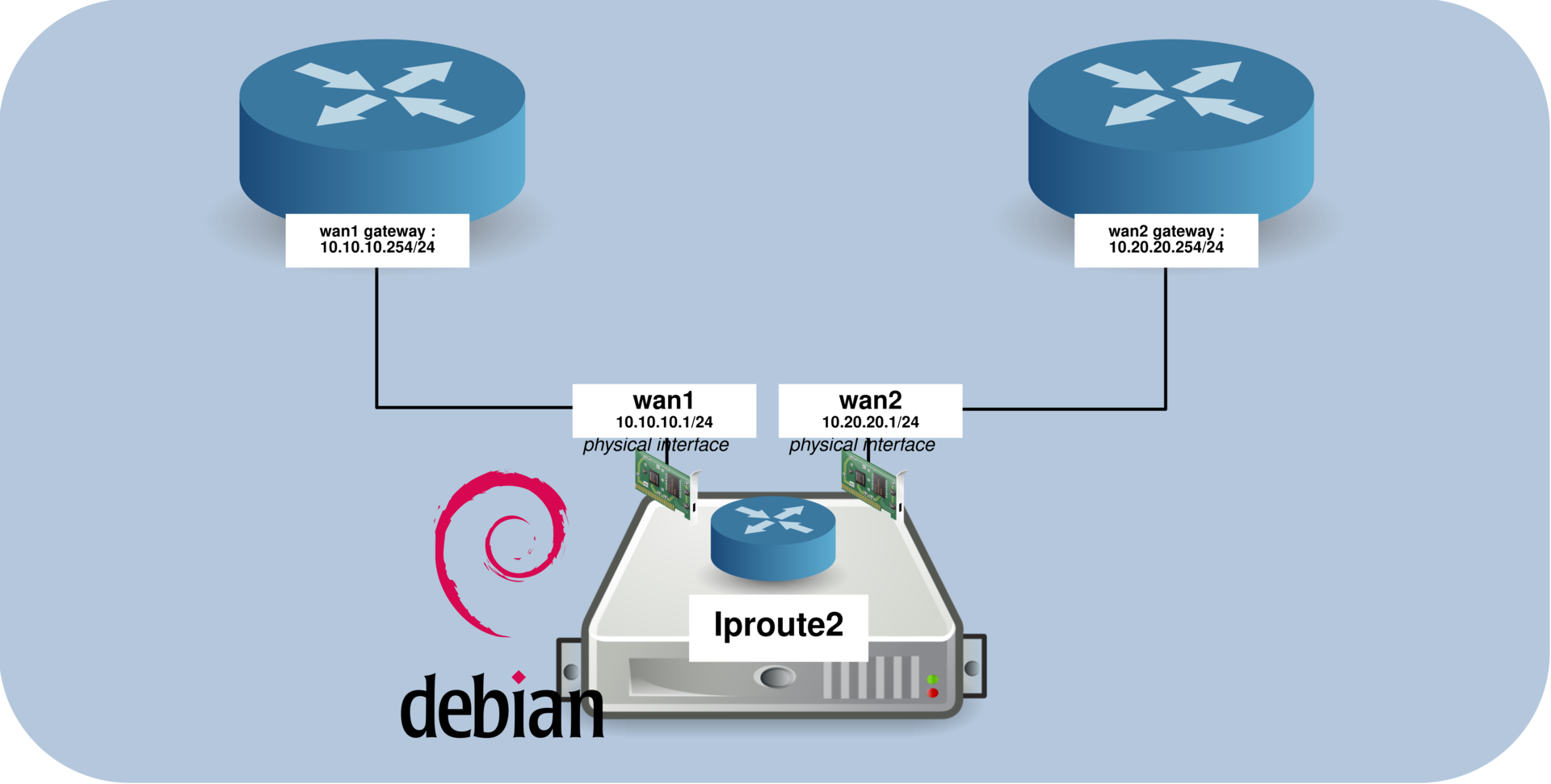

Configuration du fichier /etc/network/interfaces

• Modifier le fichier /etc/network/interfaces et configurer les interfaces suivantes :
  • wan1 : l’interface WAN principale avec la route par défaut
  • wan2 : l’interface WAN secondaire utilisée pour le trafic de LAN2 (via le routage basé sur des politiques)
  • lan : l’interface LAN sans adresse IP (configurée plus tard avec ip addr add), qui exécute également le script /usr/local/sbin/pbr.sh au démarrage

# This file describes the network interfaces available on your system
# and how to activate them. For more information, see interfaces(5).

source /etc/network/interfaces.d/*

# The loopback network interface
auto lo
iface lo inet loopback

# The primary network interface
allow-hotplug wan1
iface wan1 inet static
        address 10.10.10.1
        netmask 255.255.255.0
        gateway 10.10.10.254

allow-hotplug wan2
iface wan2 inet static
        address 10.20.20.1
        netmask 255.255.255.0

allow-hotplug lan
iface lan inet manual
	up /usr/local/sbin/pbr.sh

Configuration de nftables (NAT)

Pour permettre aux réseaux LAN d’accéder à Internet via les interfaces wan1 et wan2, nous devons configurer le NAT (Network Address Translation) à l’aide de nftables.

• Modifier le fichier /etc/nftables.conf afin de définir les règles de NAT :

#!/usr/sbin/nft -f

flush ruleset

table inet filter {
        chain input {
                type filter hook input priority 0; policy accept;
        }
        chain forward {
                type filter hook forward priority 0; policy accept;
        }
        chain output {
                type filter hook output priority 0; policy accept;
        }
}

table ip my_nat {
        chain my_masquerade {
                type nat hook postrouting priority 100; policy accept;
                ip daddr != { 10.0.0.0/8, 192.168.0.0/16 } oifname "wan1" masquerade comment "outgoing NAT on wan1"
                ip daddr != { 10.0.0.0/8, 192.168.0.0/16 } oifname "wan2" masquerade comment "outgoing NAT on wan2"
        }
}

• Activer et démarrer le service nftables :

root@host:~# systemctl enable nftables.service

root@host:~# systemctl restart nftables.service

Rendre la configuration persistante (script de démarrage)

• Pour rendre la configuration persistante après redémarrage, créer le script /usr/local/sbin/pbr.sh :

#! /bin/sh
# --- Configuration des VLAN ---
ip link add link lan name vlan10 type vlan id 10
ip link add link lan name vlan20 type vlan id 20

ip link set vlan10 up
ip link set vlan20 up

ip addr add 192.168.1.254/24 dev vlan10
ip addr add 192.168.2.254/24 dev vlan20

# --- Activation du routage IP ---
sysctl net.ipv4.ip_forward=1

# --- Configuration de la table de routage ---
[ $(grep -q 200 /etc/iproute2/rt_tables; echo $?) -ne 0 ] && echo "200     table.wan2" >> /etc/iproute2/rt_tables

# --- Route par défaut pour la table wan2 ---
ip route add default via 10.20.20.254 dev wan2 table table.wan2

# --- Règles de routage basé sur des politiques ---
# Le trafic propre du routeur utilise la table principale
ip rule add prio 160 from 192.168.20.254 lookup main

# Le trafic LAN2 utilise la table wan2
ip rule add prio 161 from 192.168.20.0/24 table table.wan2

• Rendre le script exécutable :

root@host:~# chmod +x /usr/local/sbin/pbr.sh

Commandes de vérification

• Afficher les routes de la table de routage table.wan2 :

root@host:~# ip route show table table.wan2
default via 10.20.20.254

• Afficher les règles de routage basé sur des politiques :

root@host:~# ip rule show

• Afficher toutes les tables de routage :

ip route show table all

• Vérifier quelle route est utilisée pour une destination spécifique :

ip route get 8.8.8.8
