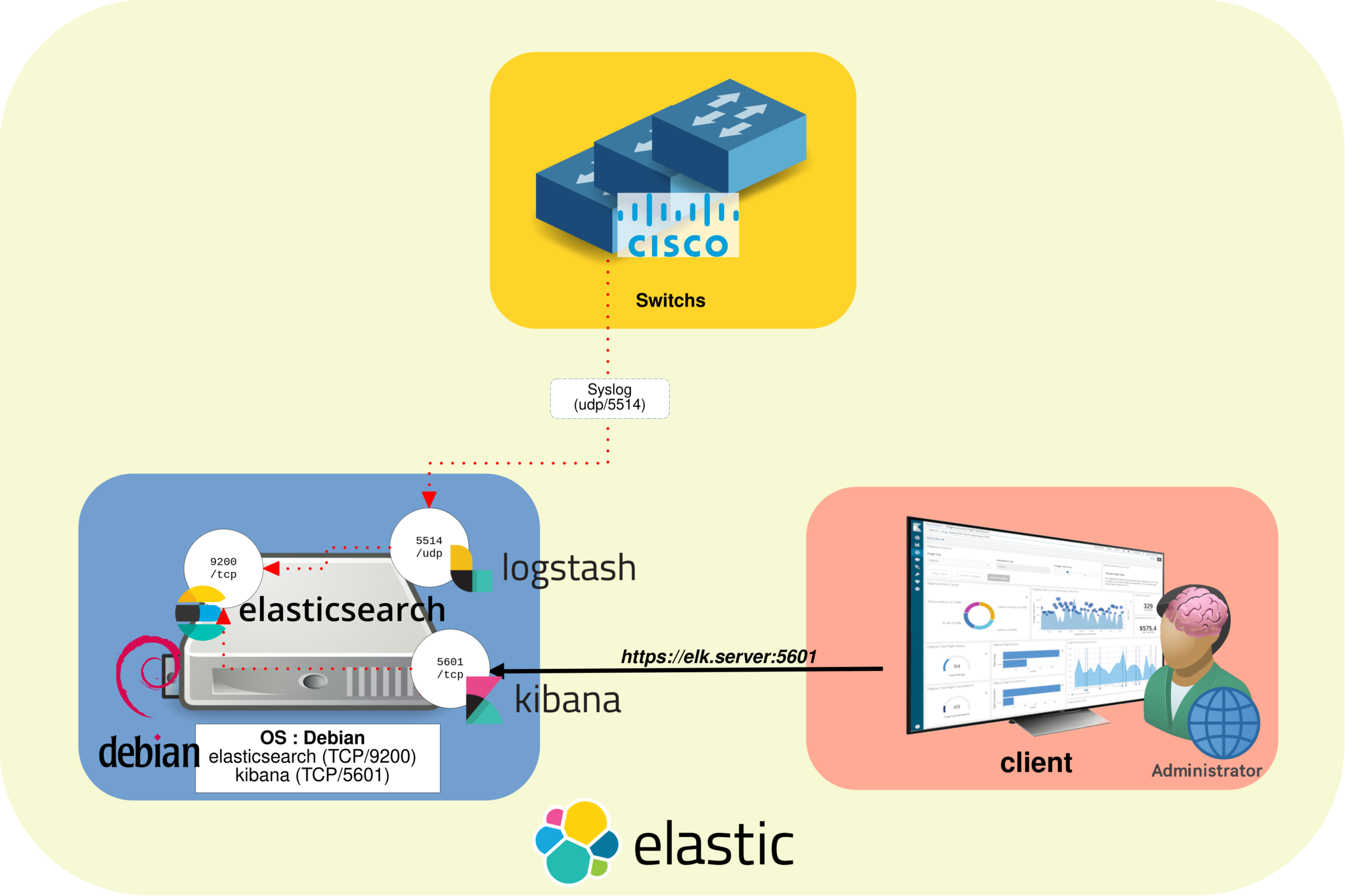

Superviser les logs Syslog Cisco avec Logstash, Elasticsearch et Kibana

Fichiers du pipeline Logstash

Les fichiers de configuration du pipeline Logstash définissent les étapes d’entrée, de filtrage et de sortie utilisées pour collecter, parser et transférer les messages Syslog Cisco. Sous Debian, ces fichiers sont stockés dans le répertoire /etc/logstash/conf.d.

Créer le fichier de configuration Cisco pour Logstash

• Créez le fichier /etc/logstash/conf.d/cisco.conf :

input {
	udp {
		port => "5514"
		type => "syslog-udp-cisco"
	}
}

filter {
	grok {
		#Remember, the syslog message looks like this : <190>%LINK-I-Up: gi1/0/13
		match => { "message" => "^<%{POSINT:syslog_facility}>%%{DATA:cisco_code}: %{GREEDYDATA:syslog_message}" }
	}
}
output {
	elasticsearch {
		hosts           => ["https://127.0.0.1:9200"]
                ssl_enabled     => true
                user            => "elastic"
                password        => "elastic_password;)"
                index           => "cisco-switches-%{+YYYY.MM.dd}"
                ssl_verification_mode => "none"

	}
}

• Redémarrez le service Logstash afin d’appliquer les modifications :

root@host:~# systemctl restart logstash.service

Explication du fichier pipeline Logstash

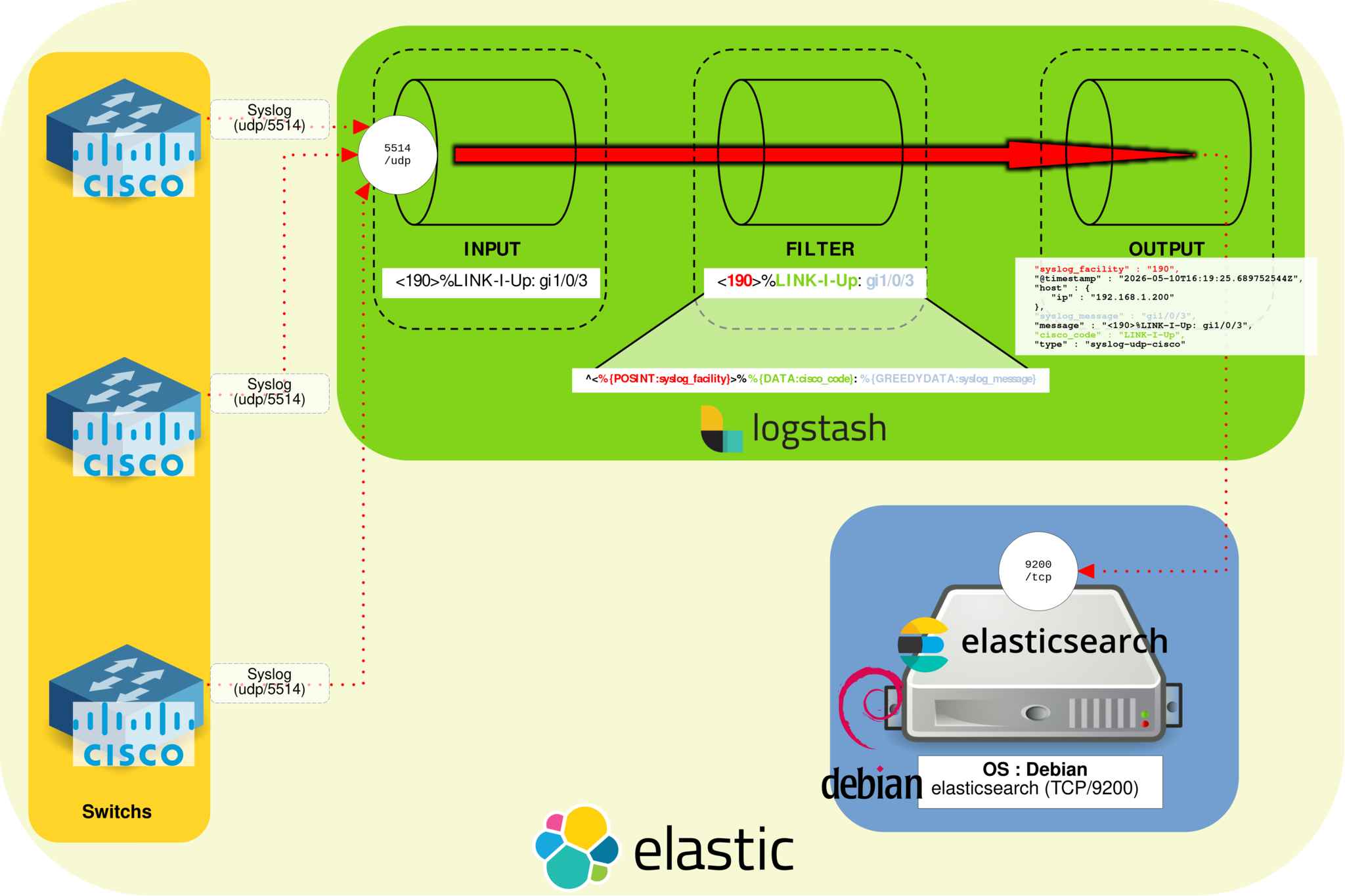

Comme montré ci-dessus, le fichier de configuration du pipeline Logstash est divisé en trois sections principales : input, filter et output.

Input

La section input définit la manière dont Logstash reçoit les messages Syslog Cisco. Dans cet exemple, Logstash écoute le trafic Syslog UDP entrant sur le port 5514.

• Utilisez le plugin d’entrée UDP :

udp {

• Spécifiez le port d’écoute :

port => "5514"

• Ajoutez le type syslog-udp-cisco afin d’identifier les événements Syslog Cisco dans Elasticsearch et Kibana :

type => "syslog-udp-cisco"

Filter

La section filter permet à Logstash de parser les messages Syslog Cisco bruts et d’extraire les champs utiles. L’objectif est de transformer chaque message en données structurées, qui pourront ensuite être recherchées, filtrées et visualisées dans Kibana.

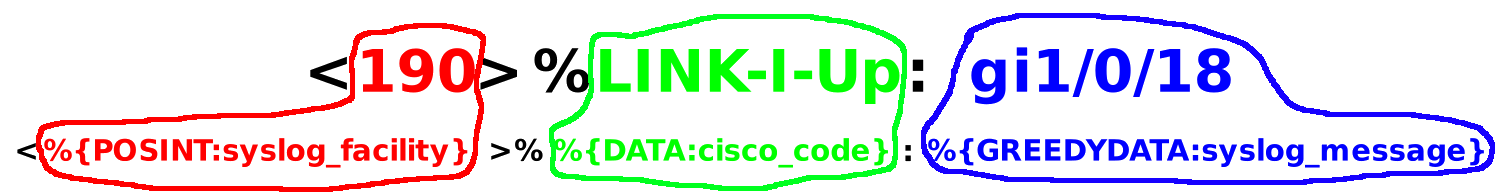

Par exemple, un message Syslog Cisco comme <190>%LINK-I-Up: gi1/0/13 peut être découpé en facility Syslog, en code d’événement Cisco et en contenu du message.

• Les patterns Grok couramment utilisés incluent :
  • WORD : correspond à un seul mot
  • NUMBER : correspond à un entier positif ou négatif, ou à un nombre décimal
  • POSINT : correspond à un entier positif
  • IP : correspond à une adresse IPv4 ou IPv6
  • NOTSPACE : correspond à tout caractère qui n’est pas un espace
  • SPACE : correspond à un ou plusieurs espaces consécutifs
  • DATA : correspond à une quantité limitée de données quelconques
  • GREEDYDATA : correspond à toutes les données restantes

Output

Une fois les données Syslog Cisco parsées et structurées, la section output envoie les événements vers le serveur Elasticsearch.

• Spécifiez l’adresse du serveur Elasticsearch :

hosts           => ["https://127.0.0.1:9200"]

• Définissez le nom de l’index utilisé pour stocker les logs des switchs Cisco :

index           => "cisco-switches-%{+YYYY.MM.dd}"

Vérifier le fichier pipeline Logstash

• Vérifiez la syntaxe du fichier de configuration du pipeline Logstash :

root@host:~# /usr/share/logstash/bin/logstash -f /etc/logstash/conf.d/pipeline.conf --config.test_and_exit

Tester manuellement la sortie du pipeline Logstash

• Arrêtez le service Logstash :

root@host:~# systemctl stop logstash.service

• Ajoutez un port d’écoute ainsi qu’une sortie stdout dans votre fichier pipeline afin d’afficher directement les événements dans la console :

input {
	tcp {
		port => "5514"
		type => "syslog-tcp-telnet"
	}
}

[…]
output {
	stdout { codec => rubydebug }
}

• Exécutez Logstash manuellement avec le fichier de configuration du pipeline Cisco :

root@host:~# /usr/share/logstash/bin/logstash -f /etc/logstash/conf.d/cisco.conf --config.reload.automatic

• Utilisez telnet pour vous connecter au port d’écoute de Logstash et envoyer un message Syslog de test. Ce test fonctionne uniquement avec le plugin d’entrée TCP :

root@host:~# telnet 192.168.1.200 5514
<190>%LINK-I-Up: gi1/0/13

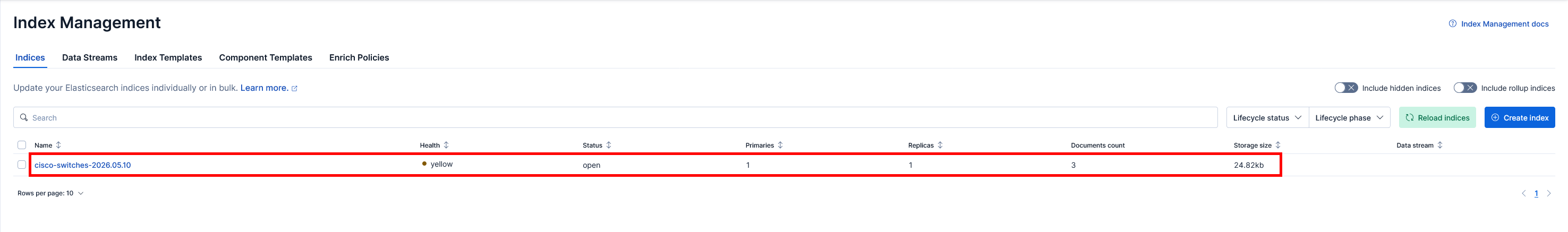

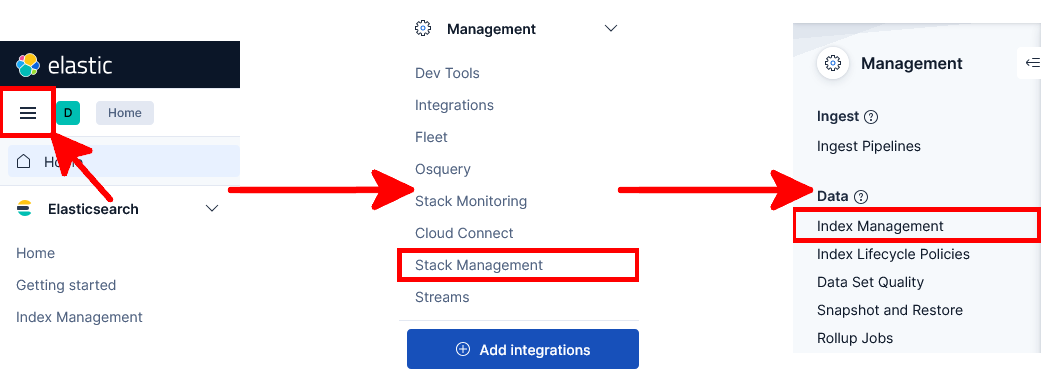

Lister les index Elasticsearch

Maintenant que les switchs Cisco sont correctement configurés, nous pouvons vérifier que leurs événements Syslog sont bien indexés dans Elasticsearch.

• Listez les index Elasticsearch :

root@host:~# curl --cacert /etc/elasticsearch/certs/http_ca.crt -u elastic https://localhost:9200/_cat/indices?v
Enter host password for user 'elastic':

health status index                             uuid                   pri rep docs.count docs.deleted store.size pri.store.size
green  open   .apm-agent-configuration          rkV4oelEQzC7zJ19_NYbcw   1   0          0            0       208b           208b
green  open   .kibana_1                         rtWr4Pk-TKmYrQ_jQ7Oi4Q   1   0       1689           93      2.6mb          2.6mb
green  open   .apm-custom-link                  Yo72Y9STSAiuSUWT40AJnw   1   0          0            0       208b           208b
green  open   .kibana_task_manager_1            o_uGNd0mQSu6X5_th3P2ng   1   0          5        50053      4.5mb          4.5mb
green  open   .async-search                     3RGoSaTXRLizPMce1I169w   1   0          3            6       10kb           10kb
yellow open   cisco-switches-2026.05.10         gs_PaI2iT_CMQhABskEB6g   1   1      17109            0      1.5mb          1.5mb
green  open   .kibana-event-log-7.10.2-000002   r_1sdbv0QW2XNR0bcvZN2g   1   0          1            0      5.6kb          5.6kb
yellow open   cisco-switches-2026.05.06         j9yz1SWzRwaG_int0rX4YQ   1   1       2283            0    338.1kb        338.1kb

• Affichez le contenu d’un index de switch Cisco :

root@host:~# curl --cacert /etc/elasticsearch/certs/http_ca.crt -u elastic 'https://localhost:9200/cisco-switches-2026.05.06/_search?pretty'
Enter host password for user 'elastic':

[…]
     {
        "_index" : "cisco-switches-2026.05.06",
        "_id" : "UXV3wngBMGalcfKW8ROi",
        "_score" : 1.0,
        "_source" : {
          "@version" : "1",
          "event" : {
            "original" : "<190>%AAA-I-DISCONNECT: User CLI session for user cisco over ssh , source 192.168.1.95 destination
  192.168.1.200  TERMINATED. The Telnet/SSH session may still be connected.  "
          },
          "syslog_facility" : "190",
          "@timestamp" : "2026-05-10T16:19:25.689752544Z",
          "host" : {
            "ip" : "192.168.1.200"
          },
          "syslog_message" : "User CLI session for user cisco over ssh , source 192.168.1.95 destination  192.168.1.200  TERM
INATED. The Telnet/SSH session may still be connected.  ",
          "message" : "<190>%AAA-I-DISCONNECT: User CLI session for user cisco over ssh , source 192.168.1.95 destination  1
92.168.1.200  TERMINATED. The Telnet/SSH session may still be connected.  ",
          "cisco_code" : "AAA-I-DISCONNECT",
          "type" : "syslog-udp-cisco"
        }
      },
[…]
