Comment connecter un terminal au port console depuis GNU/Linux ou Windows

Cisco logo

Connecter le cable série sur le port console

La connexion du port console d'un périphérique permet de le configurer en ligne de commande lors du premier démarrage ou si les services de connexion à distance sont indisponibles (ssh, http etc…).

De nos jours les cables série utilisent l'interface USB pour être connectés à l'ordinateur. Sur les périphériques (commutateurs, routeurs etc…), la connexion se fait sur un port console, USB ou mini USB.

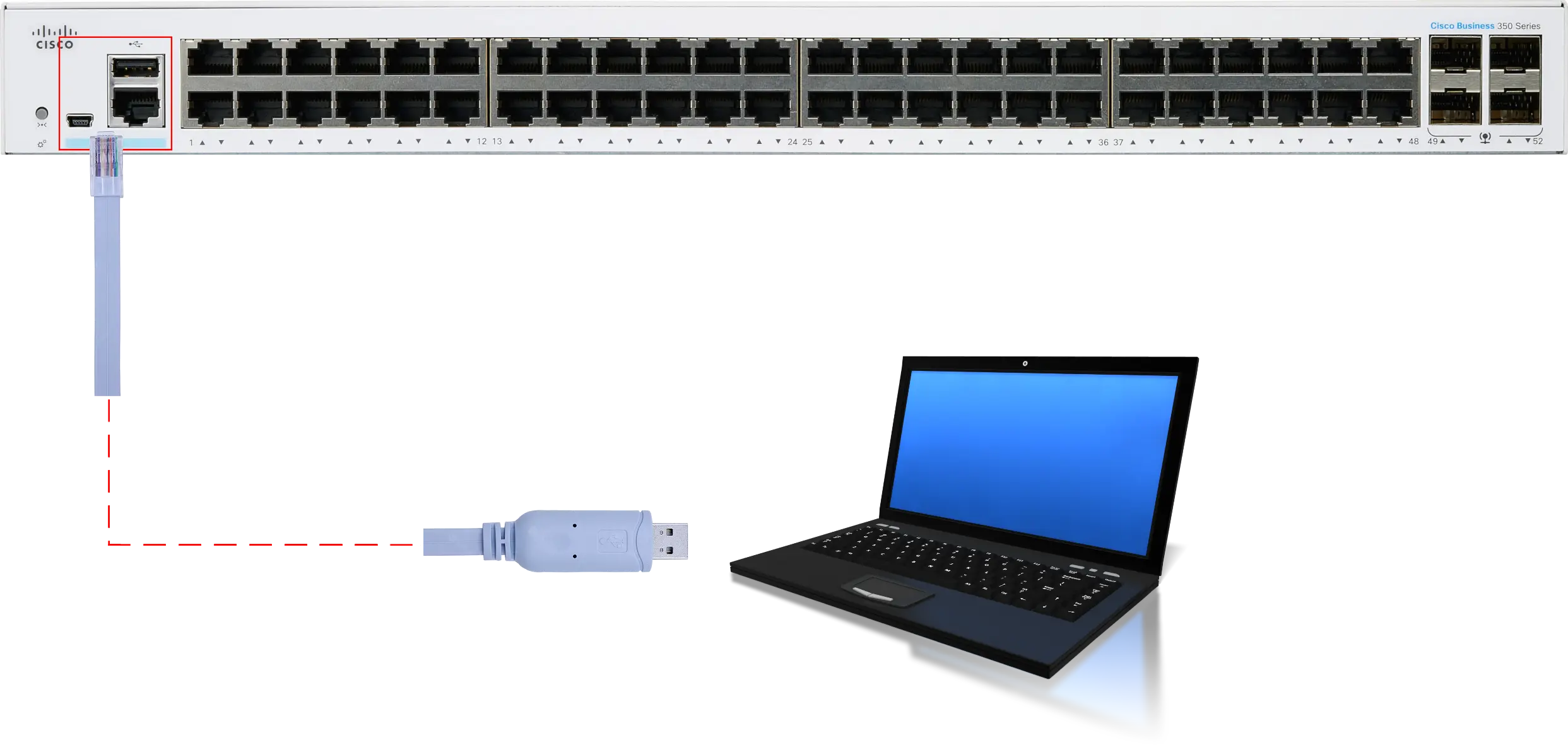

La connexion sur le Port Console entre un Switch et Ordinateur

GNU/Linux

Debian logo

Premièrement, brancher le cable USB à l'ordinateur.

Installer screen

screen est le terminal qui permettra de se connecter au convertisseur USB-to-serial.

  • Installer screen :
root@host:~# apt update && apt install screen

Identifier le convertisseur USB

  • Retrouver le nom du périphérique :
root@host:~# dmesg | grep -i "serial.*tty"
[33994.065881] usb 2-1: FTDI USB Serial Device converter now attached to ttyUSB0

Connexion

  • Dans la plupart des cas nous pourrons nous connecter sur le périphérique avec cette commande (on pourra préciser les valeurs 300, 1200, 9600 (défaut), 19200, ou 115200 pour la vitesse de transmission) :
user@client:~$ screen /dev/ttyUSB0 115200
  • Nous pouvons aussi préciser les options de transmission si nécessaire cs8 ou cs7 (Spécifier la transmission de huit (ou sept) bits par octet) :
user@client:~$ screen /dev/ttyUSB0 115200,cs8

Windows

Microsoft logo

Premièrement, brancher le cable USB à l'ordinateur.

Gestionnaire de périphériques

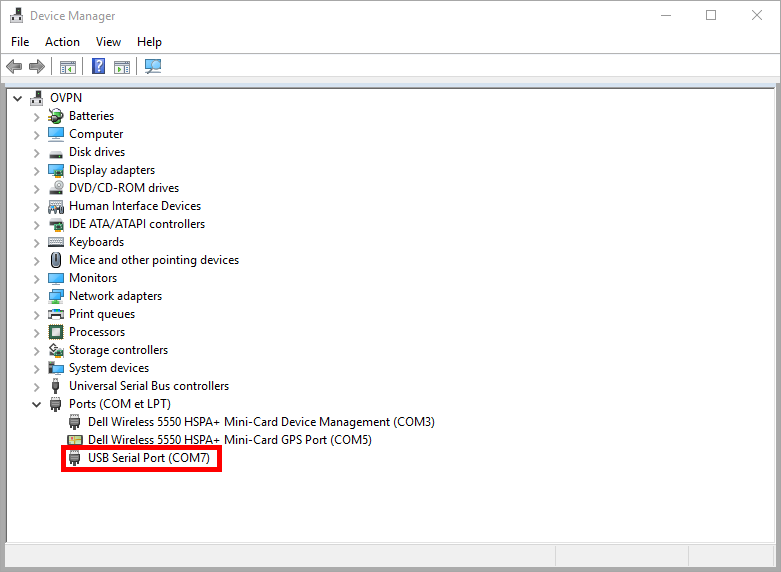

  • Ouvrir le gestionnaire de périphériques pour récupérer le nom de notre ligne série :

Putty

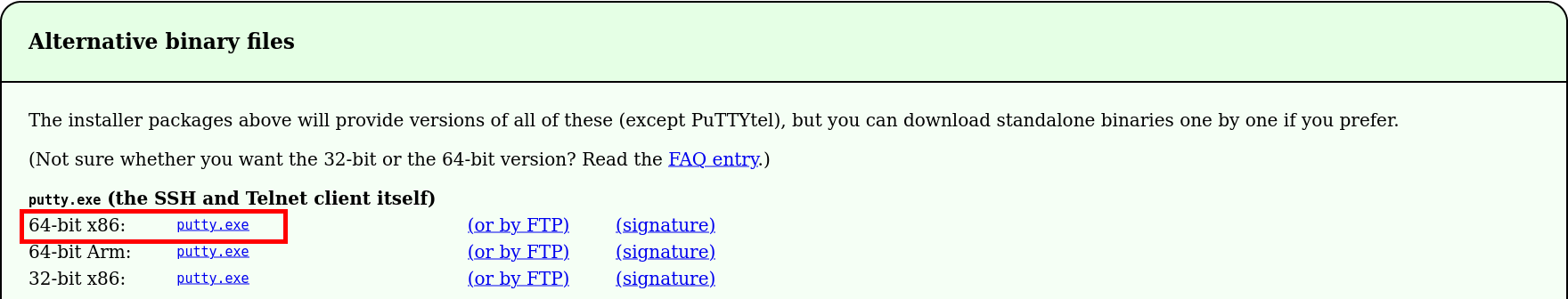

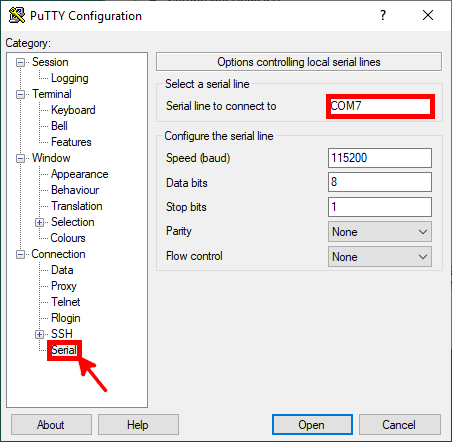

  • Ouvrir putty.exe et configurer le menu Serial menu avec les informations récupérées précédemment, puis cliquer sur Open pour se connecter :

Tera Term (alternative à Putty)

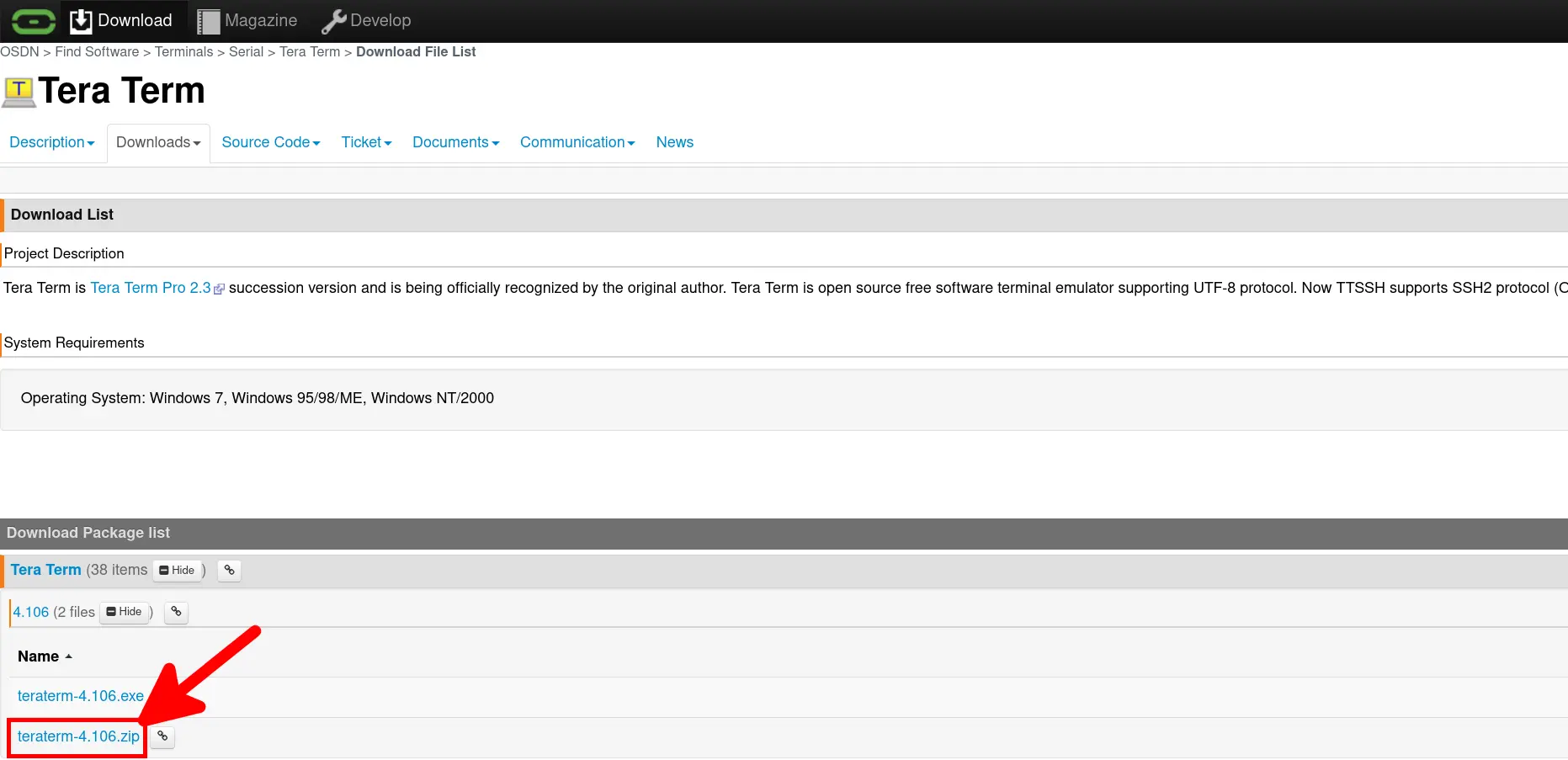

Comme bonne alternative à Putty, nous pouvons aussi utiliser le très bon Tera Term.

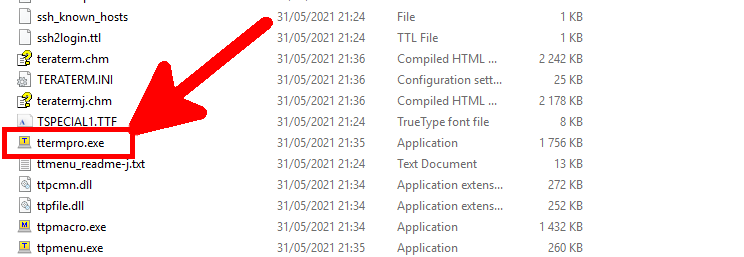

  • Dézipper et exécuter ttempro.exe :

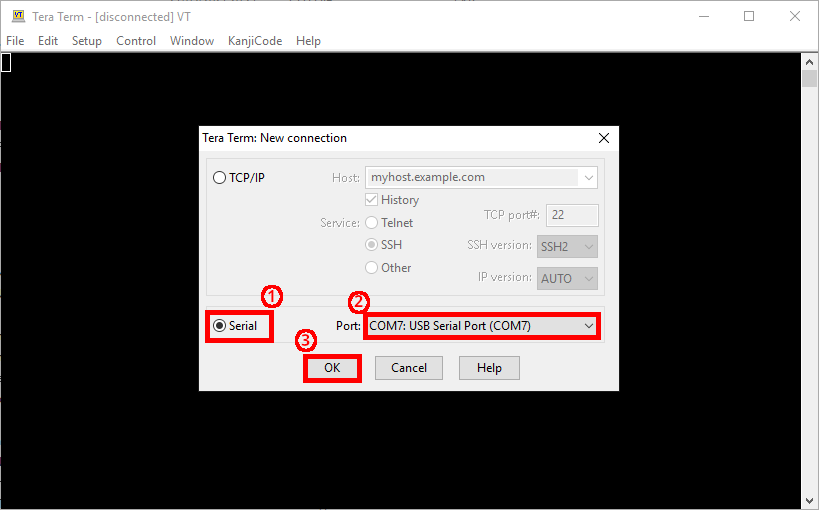

  • Sélectionner Serial, puis le port USB serial port et cliquer sur OK :
