Mode Transport avec Racoon et Windows et authentification PSK

Préambule

• Mode : Transport, avec authentification PSK
• Alice : Debian 6.0.5
• ip : 192.168.0.84
• Régis : Windows XP ou 7
• ip : 192.168.0.85

Synoptique

Alice

On installe les paquets racoon et ipsec-tools :

root@host:~# apt-get install racoon ipsec-tools

NB : il faut choisir l'option modification directe lors de l'installation de raccon.

racoon se configure dans /etc/racoon/racoon.conf

path pre_shared_key "/etc/racoon/psk.txt";
#path certificate "/etc/racoon/certs";

remote 192.168.0.85 {
	exchange_mode main;
	proposal {
		encryption_algorithm 3des;
		hash_algorithm sha1;
		authentication_method pre_shared_key;
		#dh_group modp1024;
		dh_group 2;
	}
#        generate_policy off;
}

sainfo address 192.168.0.84 any address 192.168.0.85 any {
	#pfs_group modp768;
	#pfs_group 2;
	lifetime time 1 hour;
	encryption_algorithm 3des;
	authentication_algorithm hmac_sha1;
	compression_algorithm deflate;
}


Dans /etc/racoon/psk.txt on configure la clé partagée :

# IPv4/v6 addresses
192.168.0.85	TEST

On configure les bases SA/SP dans /etc/ipsec-tools.conf :

#!/usr/sbin/setkey -f

## Flush the SAD and SPD
#
flush;
spdflush;

spdadd 192.168.0.84 192.168.0.85 any -P out ipsec
esp/transport//require;
#
spdadd 192.168.0.85 192.168.0.84 any -P in ipsec
esp/transport//require;
#

Commandes utiles

• Charger les règles présentes dans le fichier /etc/ipsec-tools.conf :

setkey -f /etc/ipsec-tools.conf

• Exécuter racoon avec le fichier de configuration /etc/racoon/racoon.conf et voir les logs en temps réels :

racoon -F -f /etc/racoon/racoon.conf

• Réinitialiser la config setkey :

setkey -F

• Vérifier l'état des différents SAs établits :

setkey -D

• Afficher les politiques configurées :

setkey -DP

Régis

Windows XP

Ouverture de la Microsoft Management Console :

Ajout des composants :

• Fichier > Ajouter/Supprimer un composant logiciel enfichable :

• Ajouter

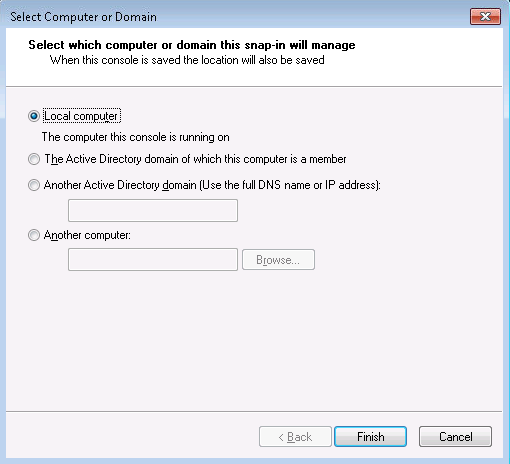

• On choisit "Ordinateur local" :

• Puis on sélectionne "Moniteur de sécurité IP" (Optionnel) et "Stratégie de sécurité IP" :

• On fait un clic droit sur "Stratégie de sécurité IP" puis sur "Créer une stratégie de groupe IP" :

• La fenêtre suivante apparaît :

• On clique sur "suivant" et on donne un nom à notre nouvelle stratégie :

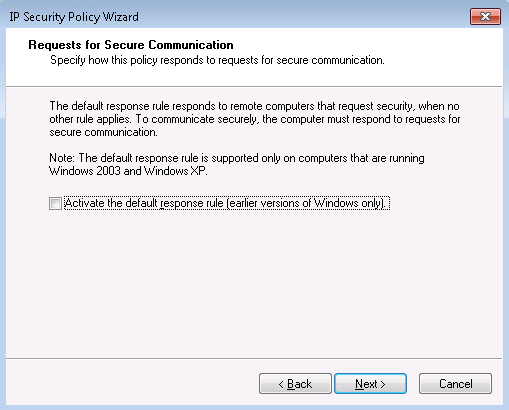

• On décoche l'option "Activer la règle par défaut" :

• Et on clique sur "Terminer" pour éditer la stratégie :

• La fenêtre Propriétés de IPsec apparaît et on clique sur "Ajouter" pour créer un nouveau filtre :

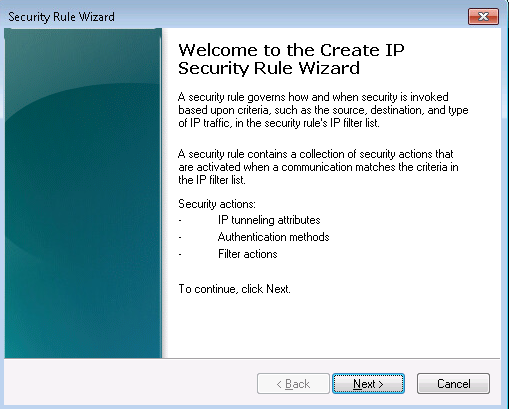

• On clique sur "Suivant" :

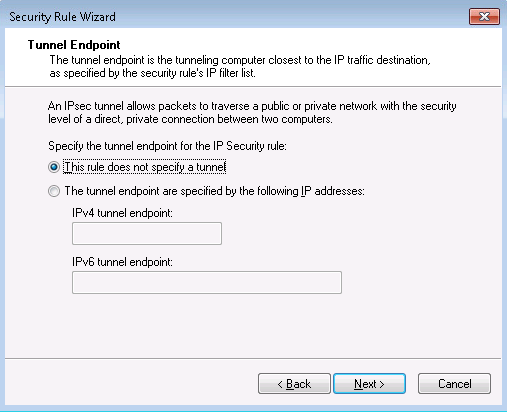

• On précise que "Cette règle ne spécifie aucun tunnel" :

• "Réseau Local" puis Suivant" :

• On choisit "Utiliser cette chaîne ..."  et on entre la clé partagée :

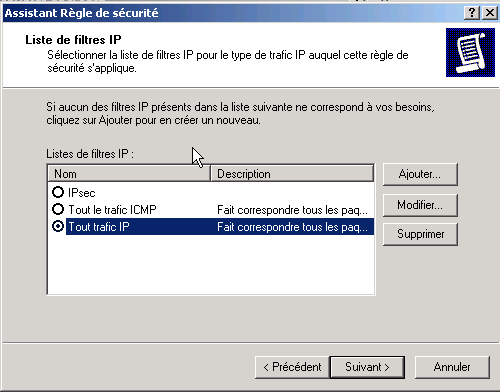

• On choisit "Tout le trafic IP"

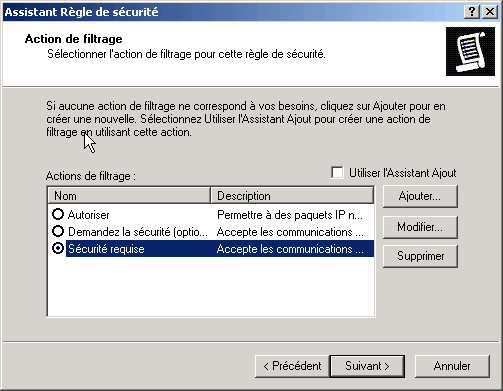

• On choisit "Sécurité Requise" , puis on décoche"Utiliser l'Assistant Ajout"

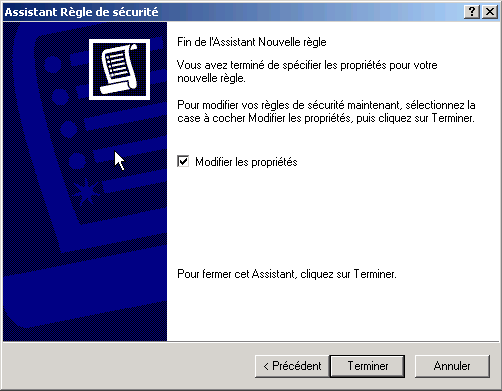

• On clique ensuite sur "Terminer"

Et on vérifie les paramètres suivants

• Liste des filtres IP > Ajouter :

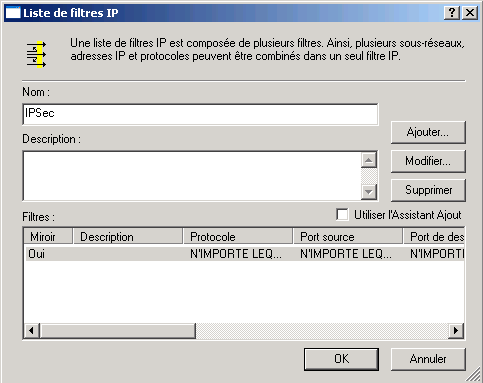

• Nom : IPsec, on décoche "Utiliser l'Assistan Ajout" puis on clique sur "Ajouter"

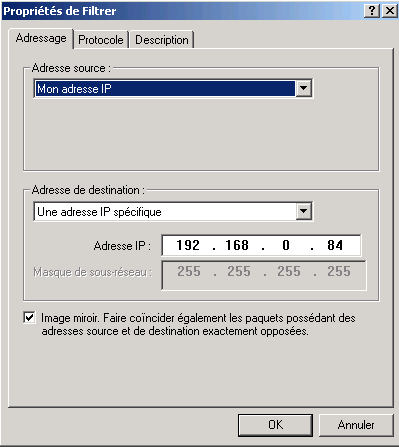

• Onglet Adressage

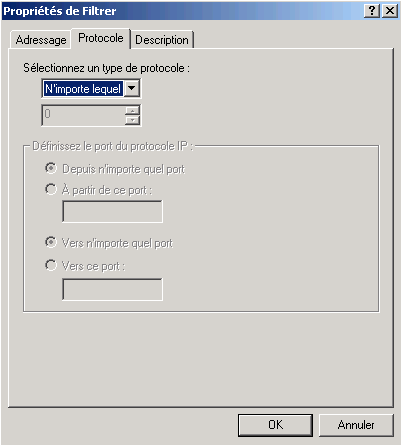

• Onglet Protocole

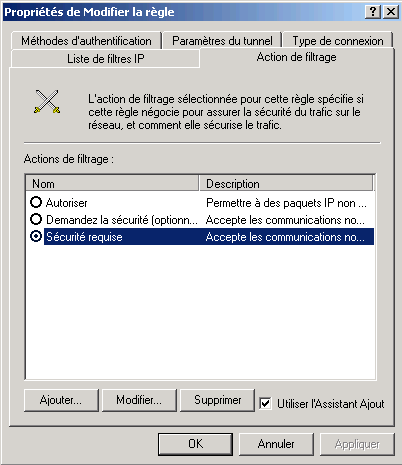

• "Action de filtrage > Sécurité requise > Modifier..."

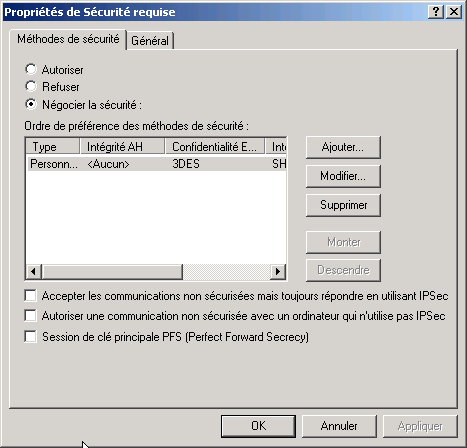

• Onglet "Méthodes de sécurité", "Négocier la sécurité", "Ajouter"

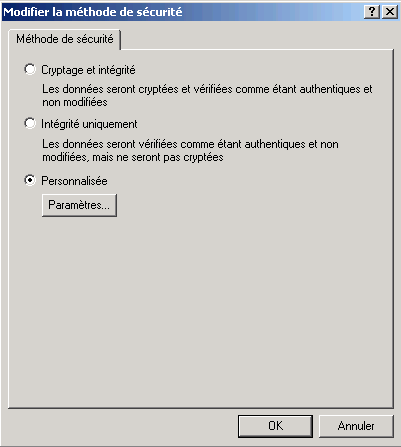

• "Personnalisée", "Paramètres"

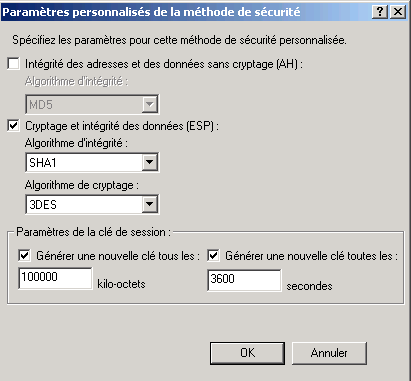

• On choisit les paramètres de sécurité suivants :

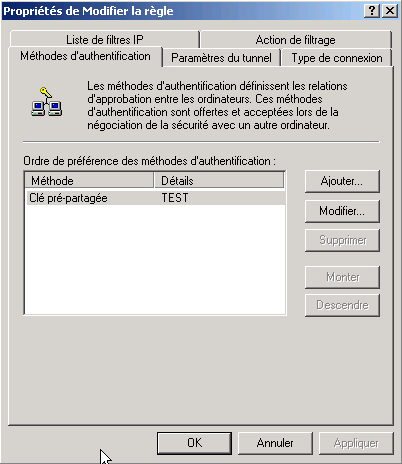

• Méthodes d'authentification >> Modifier

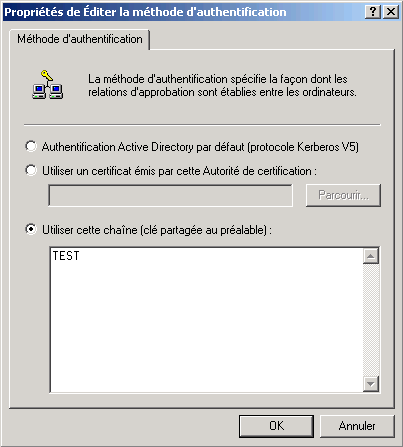

• Dans "Utiliser cette chaînes..." la clé doit être correctement rentrée :

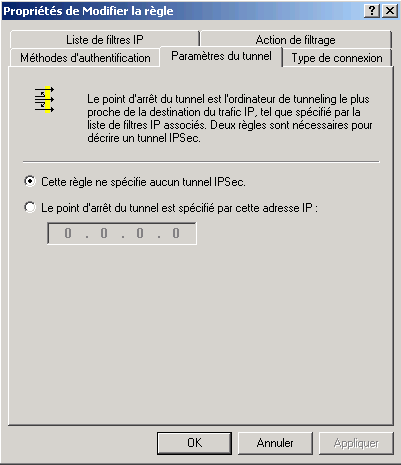

• Paramètres du tunnel > Cette règle ne spécifie aucun tunnel IPsec :

• Type de connexion > Réseau local :

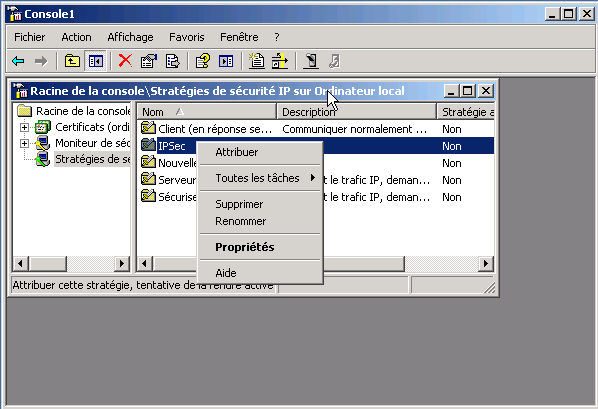

• On n'oubliera pas d'activer la règle (Clic droit sur la Stratégie, Attribuer) :

Windows 7

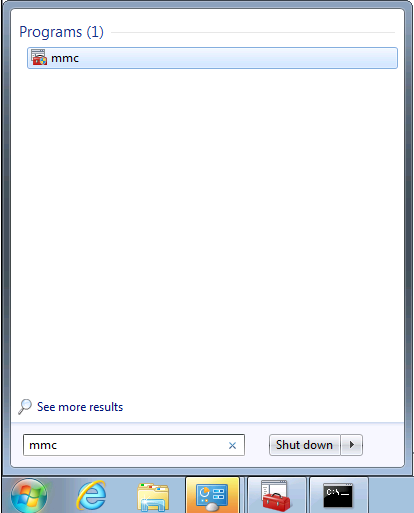

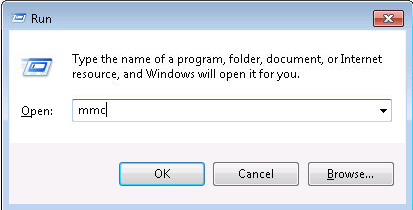

• Démarrer > mmc

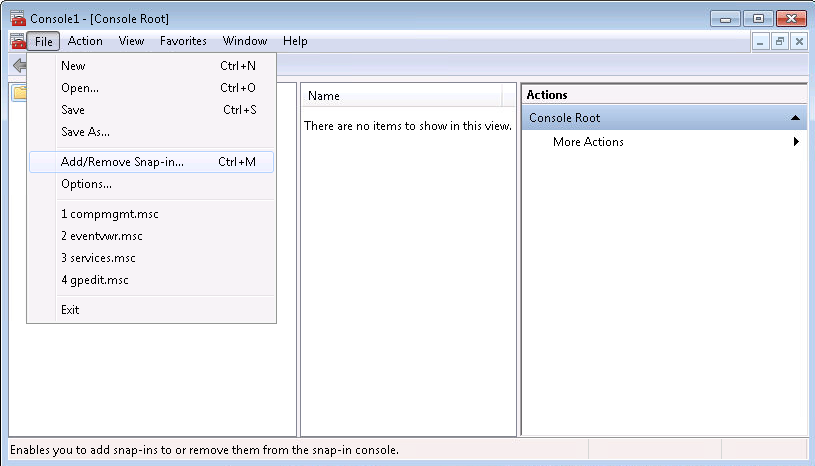

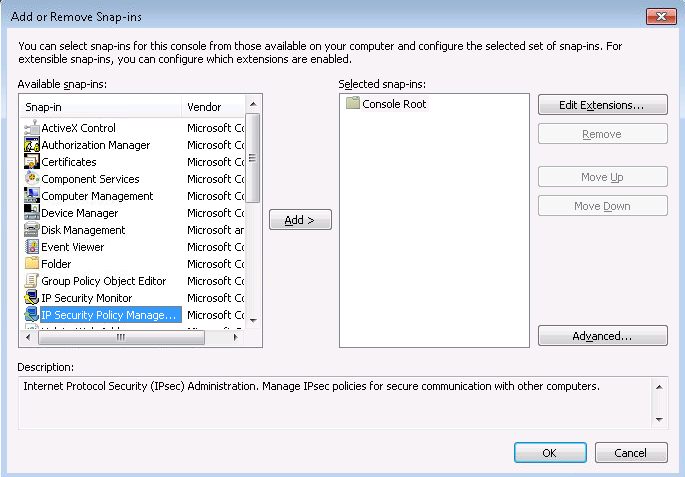

• File > Add/Remove Snap-in...

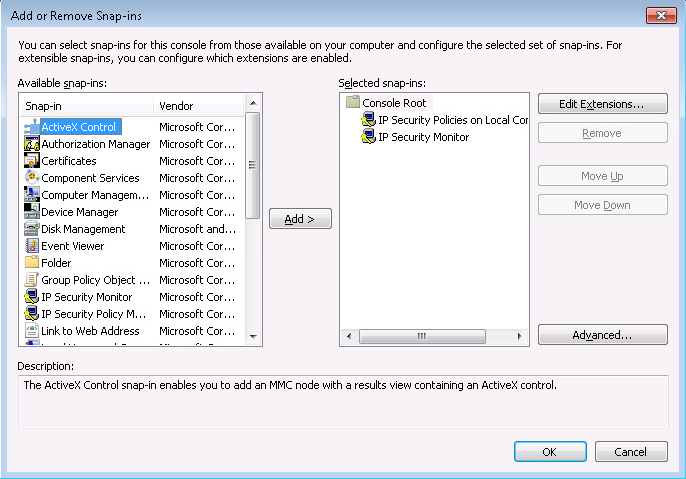

• Puis on sélectionne IP Security Monitor (Optionnel) et IPSecurity Policies on Local Computer

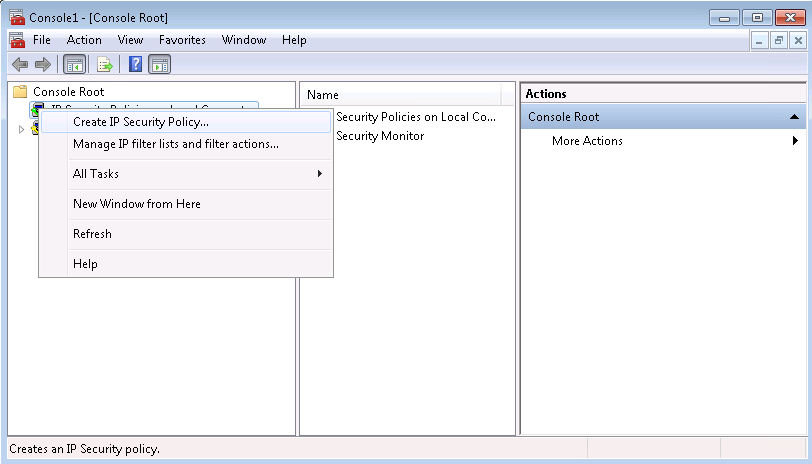

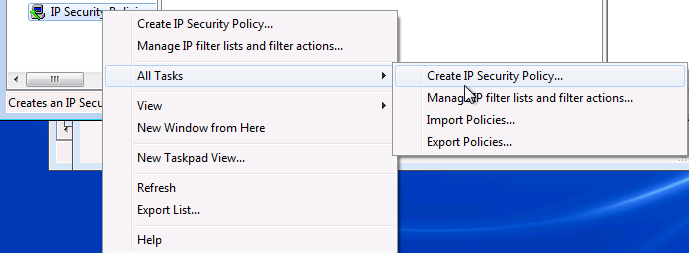

• On fait un clic droit sur "IP Security Policies on Local Computer", "Create IP Security Policy..."

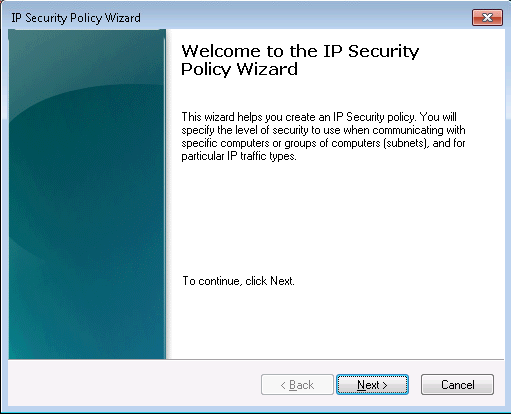

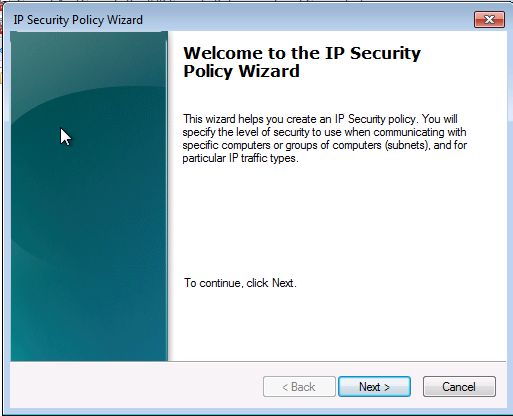

• La fenêtre suivante apparaît :

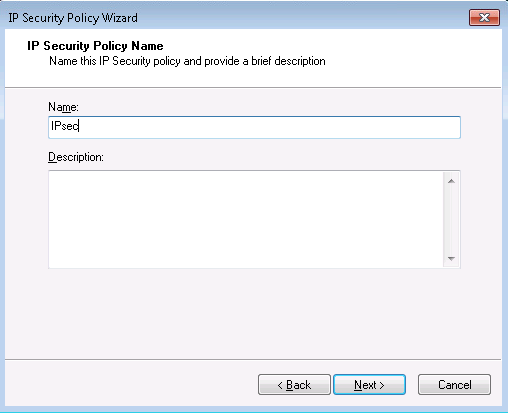

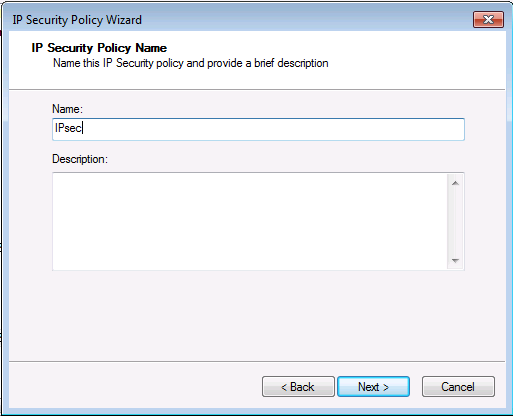

• On donne un nom (IPsec ici) à la stratégie :

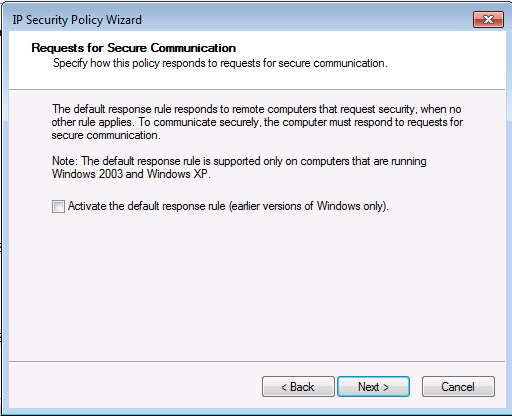

• On décoche "Activate the default..." et on clique sur suivant :

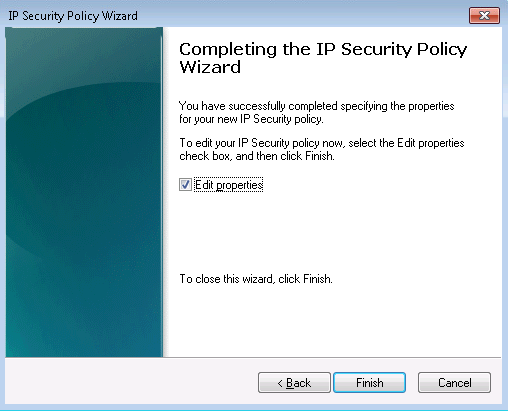

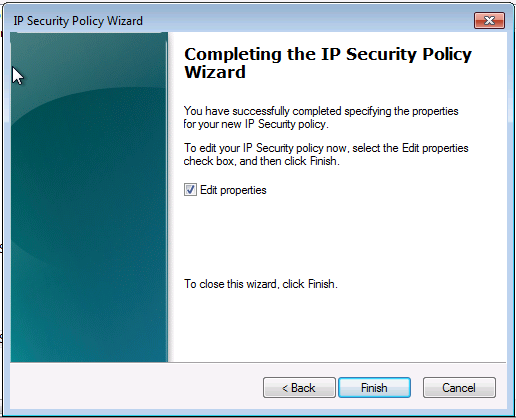

• On coche "Edit properties" et on clique sur "Terminer"

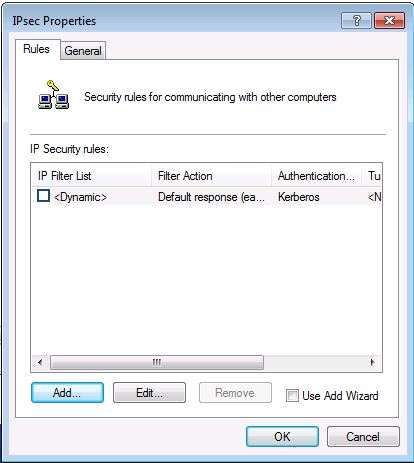

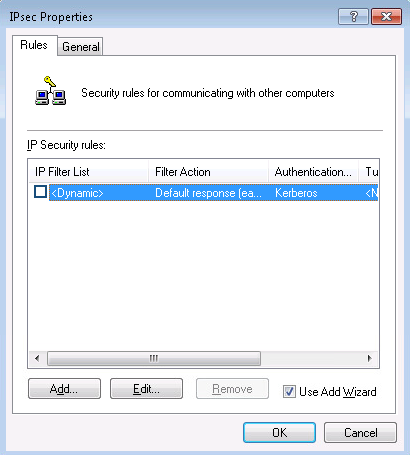

• La fenêtreIPsec Properties apparaît, on décoche "Use Add Wizard" et on clique sur "Add" pour créer un nouveau filtre :

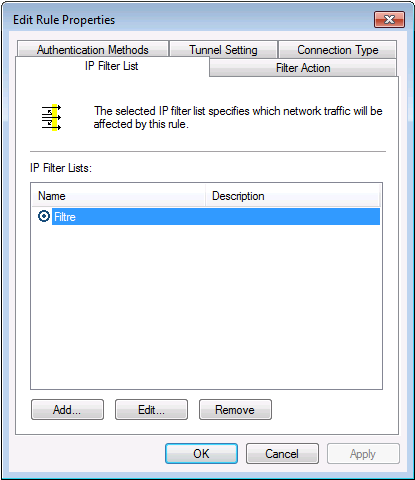

• La fenêtre Edit Rule Properties apparaît, on clique sur "Add" :

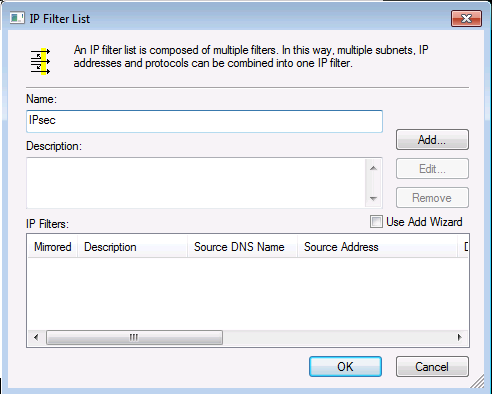

• On donne un nom au filtre, on décoche Use Add Wizard puis on clique sur Add...

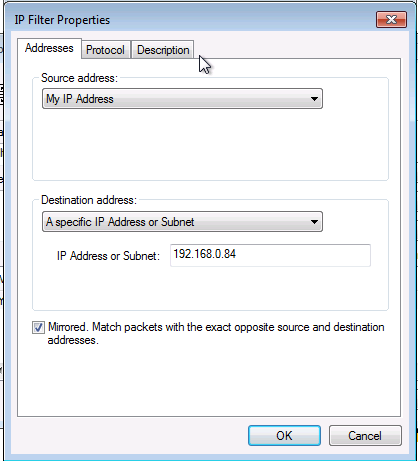

• Onglet Addresses :

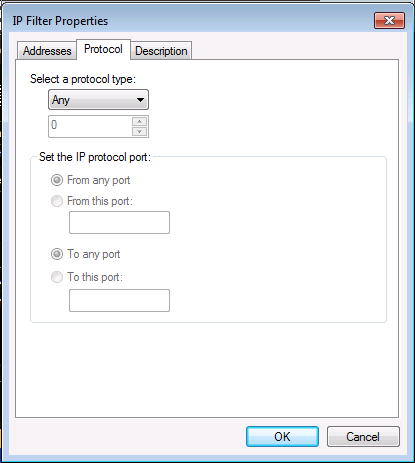

• Onglet Protocol :

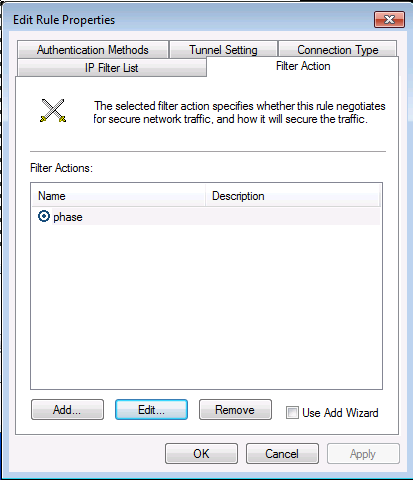

• Filter Action > Phase > Edit

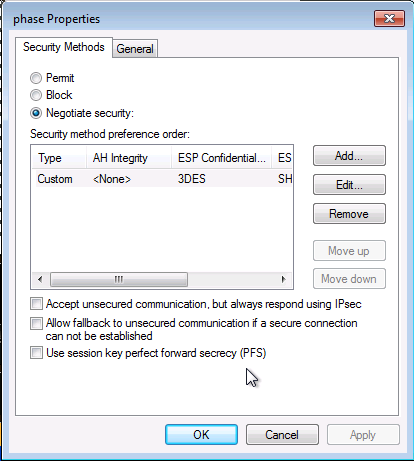

• Onglet "Security Methods", "Negociate security", "Add..."

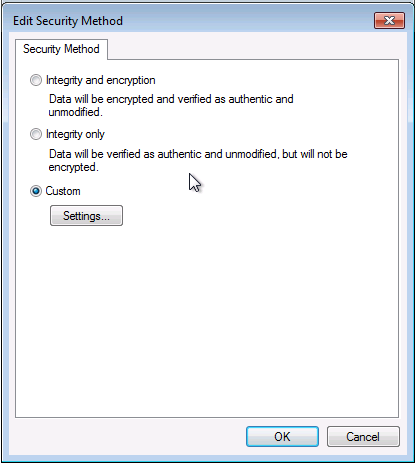

• "Custom", "Settings" :

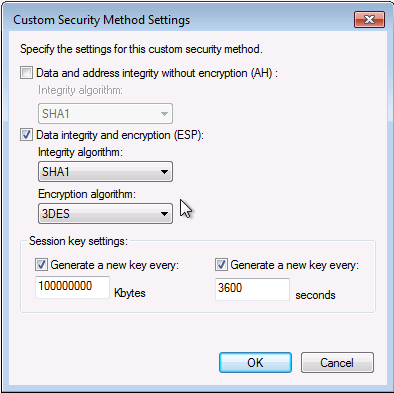

• On choisit les paramètres de sécurité suivants :

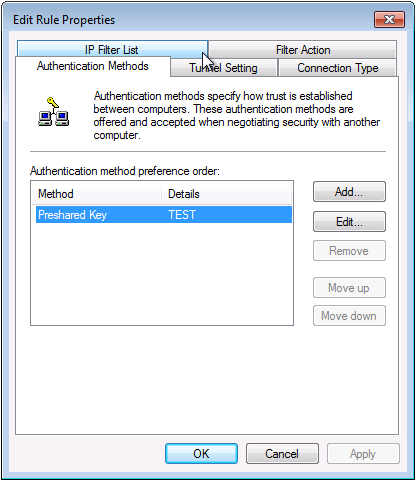

• Authentification Methods > Edit :

• Dans "Use this string..." la clé doit être correctement rentrée :

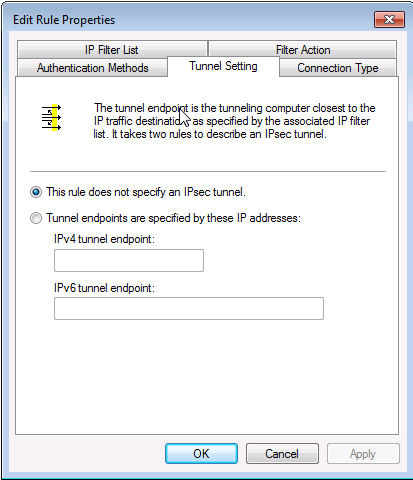

• Tunnel Setting > This rule does not specified by these IPsec tunnel :

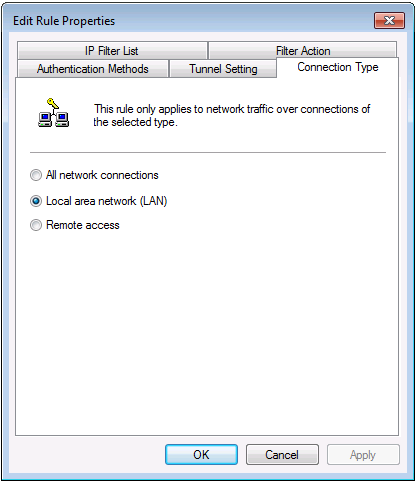

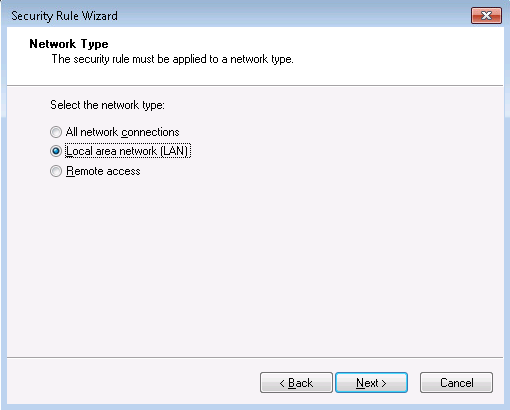

• Connection Type > Local area network (LAN) :

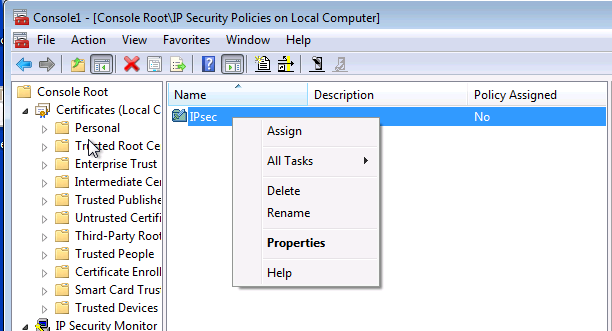

• On n'oubliera pas d'activer la règle (Clic droit sur la Stratégie, Assign) :

Contrôle avec Wireshark depuis le pont

Les paquets entre les deux hôtes sont bien chiffrés.
